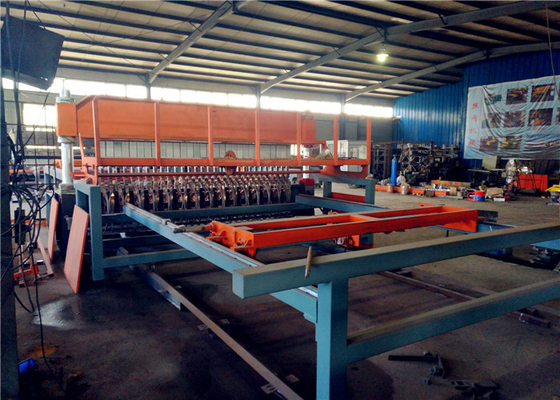

8.5T ενισχύοντας τη μηχανή συγκόλλησης πλέγματος 65times/Min 2500mm πνευματικός έλεγχος πλήρως αυτόματος

Συγκεκριμένος πνευματικός έλεγχος μηχανών πλέγματος καλωδίων χάλυβα ενωμένος στενά φραγμός πλήρως αυτόματος

λεπτομέρειες μηχανών:

πλεονέκτημα μηχανών:

Panasonic, Σνάιντερ, ABB, SMC, ηλεκτρικά τμήματα Igus.
Διεπαφή οθόνης αφής.
Προ-ισιωμένα & pre-cut καλώδια.
Έλεγχος PLC της διαγώνιας διαστημικής ρύθμισης καλωδίων και της τρέχουσας ρύθμισης συγκόλλησης.
Σερβο μηχανή της Panasonic για το τράβηγμα πλέγματος.
Καθαρά ηλεκτρόδια συγκόλλησης, 30*30*30mm (38mm), 30*30*50mm (512mm).
Σύστημα ψύξης: χυτός water-cooling μετασχηματιστής και χαμηλότερη βάση ηλεκτροδίων συγκόλλησης.
Η μηχανή & ο μειωτής φρένων συνδέουν τον κύριο άξονα άμεσα.
Το καλώδιο φορτώνει εκ των προτέρων το σύστημα.

πρόοδος εργασίας μηχανών:

1. Το αυτόματο σύστημα ελέγχου PLC της Panasonic συστημάτων ελέγχου, που συνδυάζεται με την οθόνη αφής Weinview, μπορεί άμεσα να εισαγάγει και λειτουργούσες παράμετροι εξοπλισμού επίδειξης, ευφυής και εύκολος να λειτουργήσει.

2. Weft χοάνη καλωδίων: η stepper μηχανή οδηγεί τη συσκευή δίσκος-τύπων για να ρίξει αυτόματα τα καλώδια, και η χοάνη έχει μια μεγάλη περιεκτικότητα της αποθήκευσης ανώτατων μέχρι 1,5 τόνων καλωδίων. Όταν δεν υπάρχει κανένα καλώδιο στη χοάνη, ο εξοπλισμός θα σταματήσει αυτόματα.

3. Μηχανισμός σίτισης καλωδίων διαμέτρων: Η σερβο μηχανή της Mitsubishi είναι εξοπλισμένη με τον πλανητικό μειωτή για να οδηγήσει την πνευματική συσκευή σίτισης καλωδίων συμπίεσης για να στείλει το καλώδιο διαμέτρων στη θέση συγκόλλησης. Ο εξοπλισμός είναι αυτόματα ενωμένος στενά.

4. Πλέγμα που τραβά το μηχανισμό: Η σερβο μηχανή της Mitsubishi που υποστηρίζει τον πλανητικό μειωτή οδηγεί το πνευματικό πλέγμα στερέωσης τραβώντας τη συσκευή για να εξασφαλίσει τη σταθερότητα του συστήματος και το τυποποιημένο μέγεθος του ενωμένου στενά πλέγματος. Το αυτόματο εναλλάσσοντας σχέδιο πλέγματος μπορεί να πραγματοποιήσει την παραγωγή να μακρύνει το πλέγμα μεγέθους.

5. Τα Water-cooled ηλεκτρόδια συγκόλλησης και ένας νέος τύπος του ειδικού μετασχηματιστή για το water-cooled πλέγμα συγκόλλησης με την εποξική ρητίνη υιοθετούνται, η οποία είναι μικρότερη σε μέγεθος και υψηλότερη στην ασφάλεια και την αξιοπιστία από τους παραδοσιακούς μετασχηματιστές.

6. Οι χαμηλής τάσης ηλεκτρικές συσκευές αποτελούνται από Σνάιντερ, Tianzheng, Mingwei και άλλα γνωστά εμπορικά σήματα για να εξασφαλίσουν την αποδοτική και σταθερή λειτουργία του εξοπλισμού.

7. Η μηχανή συγκόλλησης πλέγματος ενίσχυσης θα σταματήσει αυτόματα εάν δεν υπάρχει κανένα διαγώνιο καλώδιο στη συσκευή χοανών.

8. Όταν υπάρχει δυσλειτουργία στη μηχανή, το PLC θα ανησυχήσει, το οποίο είναι κατάλληλο να ρυθμίσει τη μηχανή.

9. Η διαγώνια διαστημική ρύθμιση καλωδίων υιοθετεί τον έλεγχο μικροϋπολογιστών PLC, που τίθεται στην οθόνη αφής.

10. Το πλέγμα που τραβά το σύστημα στον κύκλο υπολογίζεται αυτόματα, καμία χειρωνακτική ρύθμιση ανάγκης. Το πλέγμα που τραβά το αυτοκίνητο μπορεί να είναι πίσω στην προέλευση αυτόματα μετά από να τελειώσει το τράβηγμα.

11. Η μηχανή συγκόλλησης πλέγματος ενίσχυσης είναι εξοπλισμένη με τους δροσισμένους νερό μετασχηματιστές 13PCS. Κάθε μετασχηματιστής συγκόλλησης είναι 165KVA.
